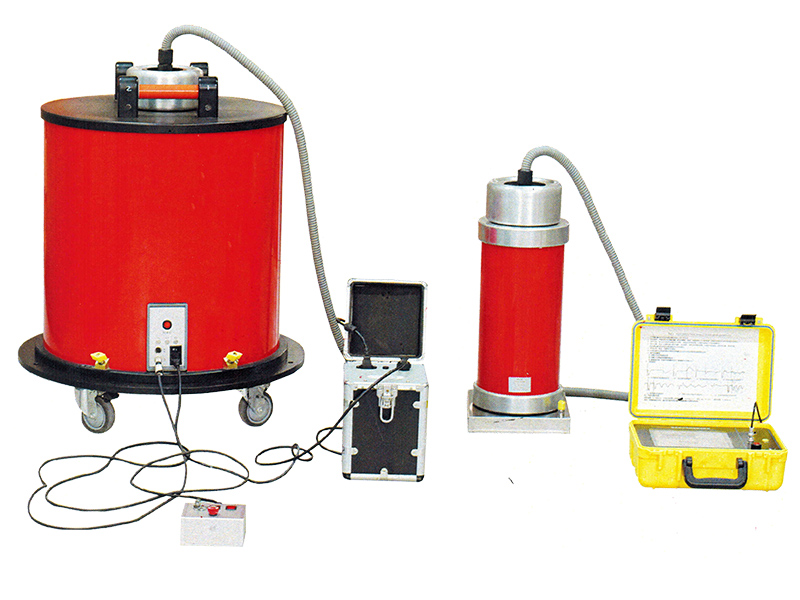

電纜振蕩波局部放電檢測定位系統

執行標準：

熱線電話

13971566988

電纜振蕩波局部放電檢測定位系統是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。

電纜振蕩波局部放電檢測定位系統在測試過程中產生的局放交流電壓上限可達 30kV，并結合高新的系統硬件與系統軟件來進行診斷，主要包括：
?含高壓智能升壓?jiǎn)卧?br />?振蕩電感；
?分壓?jiǎn)卧?局放耦合單元；
?局放信號濾波放大單元；
?高壓開關單元；
?嵌入式控制面板單元；
?介損測量單元；
?新的半導體技術；
?新的的激光控制技術；
?智能的數字式信號處理器和濾波技術；
?智能的無線網絡控制技術。

功能特點
1.局放振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。
2.測控主機協調整個系統的運行，通過無線網絡和局放振蕩波單元進行通信，控制局放振蕩波單元運行，并采集、存儲和分析分壓器/耦合器采集的局放振蕩波信號和局放信號。
3.具備局放測量與定位功能：2nC-1000pC
4.具備頻域?yàn)V波功能
5.具備小波濾波功能
6.符合國際標準的耐壓試驗功能
7.顯示耐壓試驗時局放水平及趨勢
8.分析時校準波形參考功能
9.隨時修正局放分析結果
10.自動校準電纜長度、接頭位置和波速
11.具備測量局放起始電壓、局放熄滅電壓和局放水平
12.同時定位多個局放缺陷的位置
13.自動測量電纜電容量
14.自動測量電纜介損tanδ
15.根據電纜長度自動調整頻帶寬度以得到較好反射波形
16.充電時間不超過2秒，測試時間100ms以內，無損測試
17.具備補償功能，真實還原局放量的實際大小
18.具備混合電纜波速誤差修正功能
19.自動和手動分析功能
20.電纜長度修正功能
21.緊急停機功能和安全控制回路
22.測試結果報表生成、打印功能
23.無線連接，排除現場信號干擾
24.實時局放水平、位置顯示功能
25.局放水平、局放次數切換顯示
26.測試數據和分析結果瀏覽功能
27.配備模擬軟件，完整地再現現場試驗數據的分析過程
28.全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形；
29.自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等；
30.能對局放信號波形展開分析；
31.自動生成局放定位圖并生成統計報表；自動生成局放統計圖譜，如Q-φ圖、N-φ圖等
32.記錄時間日期，可登記用戶基本信息，試驗人員、試驗電纜基本信息，包括試驗電纜站名、電纜型號、長度、接頭、運行歷史等
33.全中文操作界面，方便直觀設置電壓幅值，控制自動升壓和振蕩波產生
34.自動顯示振蕩波電壓幅值、振蕩頻率和采樣時間寬度
35.自動顯示較大局放量
36.存儲振蕩波形和局放波形，自動或手動分析檢測數據
37.局放波形可以現場放大，進行局放源點初定位
38.采用無線控制控制方式
39.具有自動/手動兩種局放校準模式
40.校準模式下時域脈沖反射定位接頭功能，自動鎖定接頭位置。

　 工作環境

序號	名稱			單位	數 值
1	周圍空氣溫度		最高氣溫	℃	+70
			最低氣溫		-25
			最大日溫差	K	30
2	海拔高度			m	2000
3	太陽輻射強度			w∕cm2	0.1
4	水平加速度抗震能力			g	0.2
5	垂直加速度抗震能力			g	0.13
6	濕度	日相對濕度平均值		％	≤90
		月相對濕度平均值			≤90

技術指標

系統單元
供電電源	220VAC±10%，50Hz
振蕩波輸出最大電壓	30kV～60kV（選配）
振蕩頻率范圍	20Hz～800Hz
測試電纜長度范圍	50m～5km
高壓充電電流	5mA
高壓開關觸發方式	激光觸發高壓開關
高壓開關控制	導通時間：1µs
	開關導通電阻：小于1Ω
	光纖通信
電纜容量測量范圍	0.05～5µF
最大電纜容量	0.05～10µF
局放測量范圍	2nC～1000pC
電纜的局放校準值	2nC、5nC、10nC、20nC、50nC、100nC、20pC、50pC、100pC、200pC、500pC、1000pC
局部放電測量精度	≤1pC
局放水平檢測與帶寬	符合國際電工委員會IEC60270標準
局放定位帶寬	100kHz～50MHz 依據電纜長短做自動調節
測試電纜電容范圍	滿足10kv及以下交聯電纜50m～5km 測試
局放定位測量精度	電纜全長1% (最小分辨率1m)
介質損耗測量范圍	0.1%～10%
局放實時采樣率	100MHz
局放振蕩波功率	不低于1000W
局放采樣存儲深度	32MB（可記錄300ms數據長度）
控制方式	無線/有線網絡控制
無線控制距離	1m～10m
有線網絡控制	5m
局放校準模式	自動/手動
校準模式下時域脈沖反射定位接頭功能	自動鎖定接頭位置
時域反射儀
測量范圍	0～60km
測量方法	低壓脈沖法，對線比較測量，對線差示測量
脈沖寬度	5～1500ns
最大分辨率	電纜全長：1% (最小分辨率：1m)
可變?cè)鲆?/td>	0～90db
可變阻抗匹配	0～120歐姆
測量精度	±0.1%
電源	充電電池
電腦軟件配置
名稱：聯想 ThinkPad 14英寸商務辦公筆記本16G 500G高清產地：中國香港系統：Windows7或Win10操作系統 分辨率：超高清屏（2K/3k/4K) 厚度：20.0mm以上內存容量：6G 顯卡型號：GT940M 待機時長：9小時以上毛重：1.8kg		處理器：第三代酷睿i5 （Intel Core i5-3612QM(2.1GHz/L3 6M)）核心/線程：四核心/八線程顯卡類別：高性能單獨顯卡處理器主頻：2.1GHz 裸機重量：1.5-2kg 硬盤容量：500G 分類：超級本顯存容量：2G 屏幕尺寸：15英寸電池類型：6芯鋰電池
