油介質損耗及電阻率測試儀的操作方法
發布時間：2023-06-05 15:39:19來源：雷科電力網址：www.fznsrxa.cn

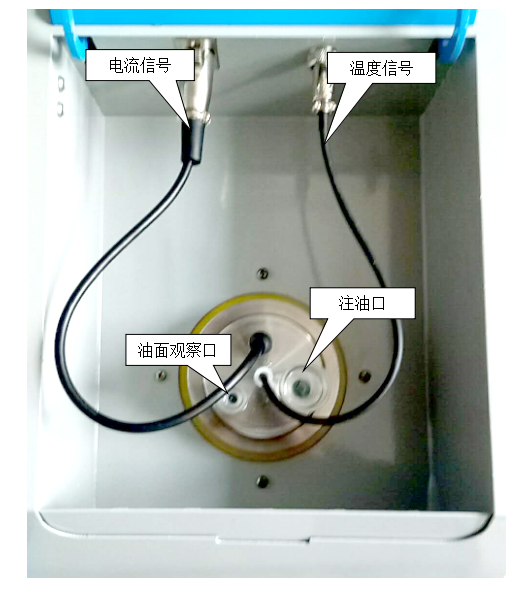

1、將清洗干凈的油杯放入油杯槽中，并將測試電纜（如圖1）連接好。
圖1
2、
開機打開電源開關，液晶顯示（如圖2）所示主菜單。
圖2
3、測試條件
進入【開始試驗】參數設置畫面（如圖3）。
圖3
（1）參數范圍：交 流 電 壓： AC 200~2200V
直 流 電 壓： AC 0~500V
試 驗 溫 度： 0～120℃
試 驗 類 型： 樣品或空杯
介質損耗因數：亮綠色時選中【測試】;暗綠色時不測試。
直流電阻率：亮綠色時選中【測試】;暗綠色時不測試。
（2）參數的設置方法

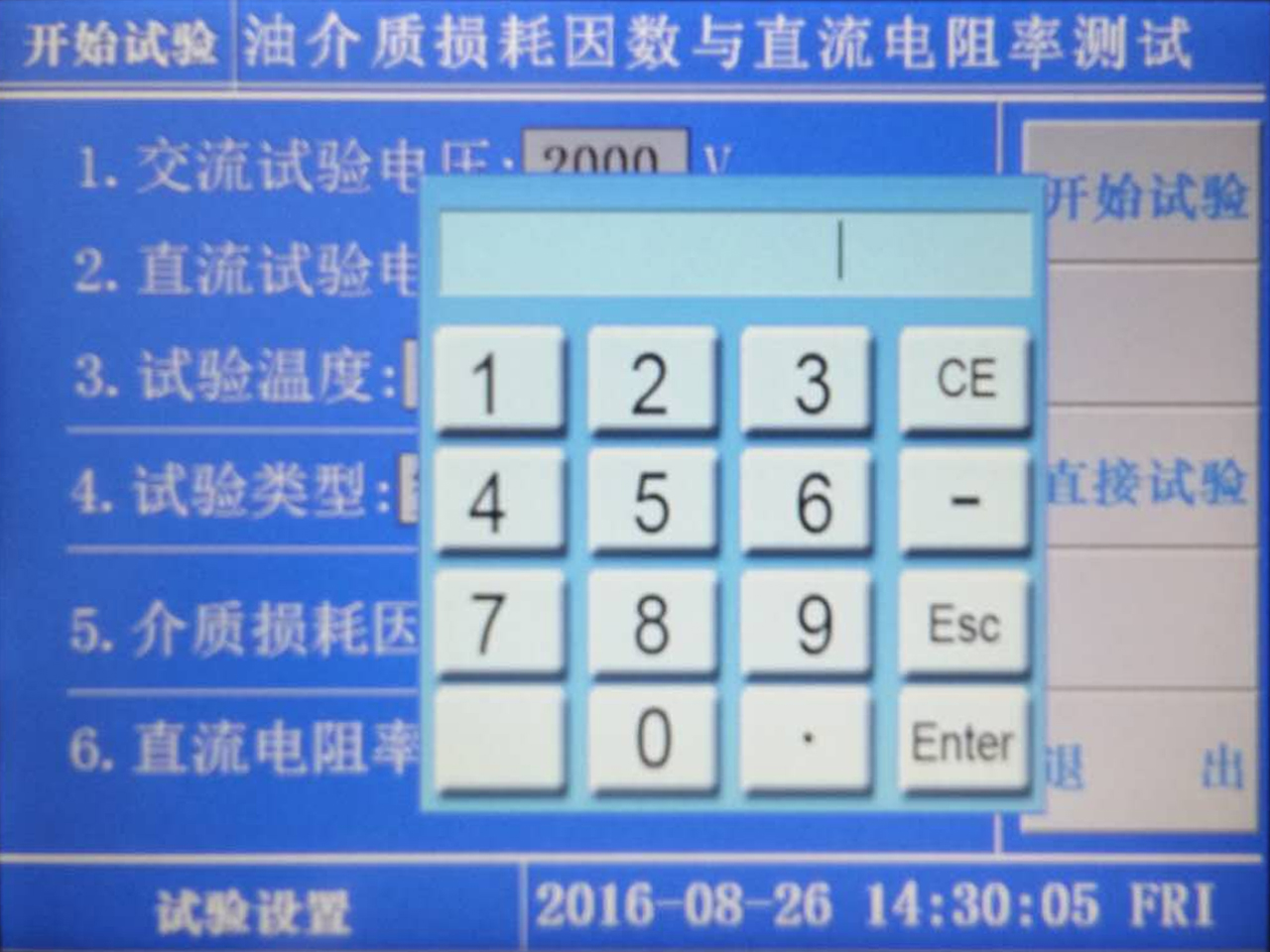

按【交流試驗電壓】彈出如下鍵盤界面（如圖4）。在鍵盤上輸入相關數據即可。超出范圍不能輸入。
圖4
按【直流試驗電壓】或【試驗溫度】鍵，操作步驟與【交流試驗電壓】輸入方法相同。
當【試驗類型】設為【樣品】后，測試樣品 。
當【試驗類型】設為【空杯】后，測試空杯 。
試驗前按排油按鈕（排油管路必須接好）排空油杯中的油，大概60S左右，關掉排油開關，自注油口注油，觀察口觀察油面的高度。反復沖洗2-3次，然后注油方可試驗。
（3）介質損耗因數。
亮綠色時選中【測試】;暗綠色時不測試，按壓觸控屏相關位置切換。
（4）直流電阻率。
亮綠色時選中【測試】;暗綠色時不測試，按壓觸控屏相關位置切換。
按【開始試驗】，進入試驗界面，開始按照設置參數測試。
按【直接試驗】，進入試驗界面，跳過升溫過程，直接按照設置參數設置。按【退出】，回到主菜單。
4、
歷史數據按【歷史數據】，彈出如下鍵盤界面（如圖5）。
圖5
按【上下按鈕】，進行翻閱。
按【打印】，打印當前頁面數值。
按【數據清空】，清空存儲的歷史數據。
按【退出】，退出當前界面。
5、
其他設置 按【其他設置】鍵，進入其他數據設置畫面（如圖6）。
圖6
按【設置背光亮度】，彈出鍵盤，輸入亮度數值即可。
按【設置系統時鐘】，彈出鍵盤，輸入當前時間即可。
按【打印設置】，將會在“手動打印”和“自動打印”之間切換，如選擇“自動打印”儀器測試完成之后，將會自動打印。
按【廠家設置】，此按鍵為廠家升級自留鍵，請勿使用。
